Processo di assemblaggio PCB: tutte le fasi fondamentali per un’elettronica affidabile

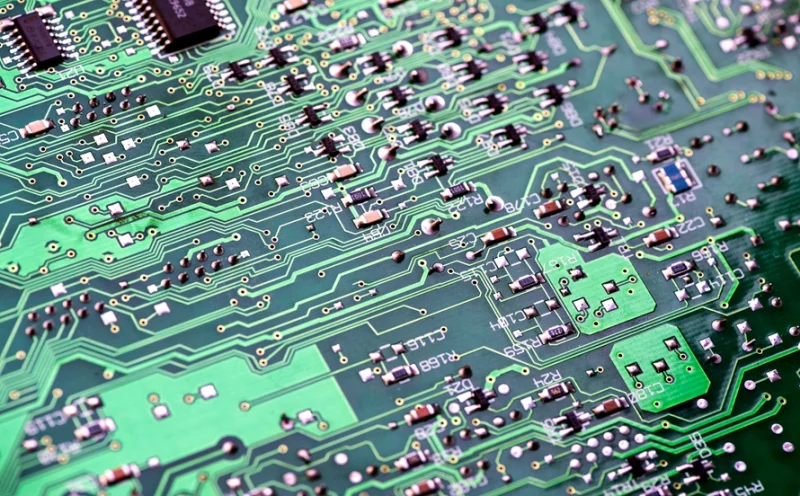

Il processo di assemblaggio PCB rappresenta una delle fasi più cruciali nella produzione di dispositivi elettronici moderni. Anche se un circuito stampato può essere progettato e fabbricato con precisione, senza un assemblaggio accurato non potrà mai garantire le prestazioni richieste. Questa fase combina competenze ingegneristiche, tecniche avanzate e rigorosi controlli di qualità per integrare componenti elettronici sulla scheda in modo stabile e duraturo.
Preparazione dei materiali e controllo preliminare
La prima tappa del processo di assemblaggio PCB è la preparazione dei materiali. Le schede nude (bare board) vengono controllate attentamente per assicurarsi che non presentino difetti visivi, cortocircuiti o errori di fabbricazione. Allo stesso tempo, tutti i componenti elettronici vengono verificati per quantità, codici, polarità e integrità fisica.
Questa fase è essenziale per prevenire problemi durante l’assemblaggio, come componenti mancanti o errati, che potrebbero compromettere l’intero lotto di produzione. Inoltre, si controllano i documenti tecnici, la BOM (Bill of Materials), i disegni di montaggio e i file Pick & Place, garantendo che tutti i dati siano coerenti e aggiornati.
Applicazione della pasta saldante
Una volta completata la verifica iniziale, si passa alla stampa della pasta saldante. Viene posizionato uno stencil metallico sopra la PCB per depositare con precisione la pasta saldante solo sulle piazzole destinate ai componenti SMT. Questa pasta è composta da microsfere di stagno sospese in un flusso chimico che ne favorisce l’adesione e la fusione durante la saldatura.
La qualità di questa fase è determinante per ottenere connessioni elettriche affidabili. Anche la minima imprecisione nella stampa può portare a ponti di saldatura, saldature fredde o componenti mal posizionati.
Posizionamento dei componenti elettronici
Dopo aver applicato la pasta saldante, le schede passano alla fase di posizionamento automatico dei componenti, eseguita tramite macchine Pick & Place ad alta velocità. Queste macchine prelevano i componenti dai nastri di alimentazione e li collocano con estrema precisione nelle rispettive posizioni sulla PCB.
Il processo di assemblaggio PCB richiede particolare attenzione alla corretta orientazione dei componenti polarizzati, come diodi, condensatori elettrolitici e circuiti integrati. Qualsiasi errore di orientamento potrebbe compromettere il funzionamento della scheda e causare guasti.
Saldatura in rifusione per componenti SMT
Una volta che tutti i componenti SMT sono stati posizionati, la scheda entra nel forno di rifusione. Questo passaggio prevede il riscaldamento controllato della PCB seguendo un profilo termico preciso, in modo che la pasta saldante si sciolga e crei giunzioni solide e conduttive tra componenti e piazzole.
Durante questa fase, è fondamentale controllare la temperatura per evitare danni ai componenti sensibili e garantire saldature uniformi. Alla fine del processo, la scheda viene raffreddata gradualmente per solidificare le giunzioni.
Assemblaggio dei componenti Through-Hole
Oltre ai componenti SMT, molte schede includono anche componenti through-hole, che vengono inseriti manualmente o automaticamente nei fori passanti e successivamente saldati. Questo tipo di montaggio offre maggiore resistenza meccanica ed è spesso utilizzato per connettori, trasformatori o componenti di potenza.
La saldatura può essere effettuata tramite saldatura a onda o saldatura manuale, a seconda della complessità e del volume produttivo. Anche in questa fase è richiesto un controllo visivo accurato per assicurare che non vi siano ponti di stagno o saldature incomplete.
Ispezione ottica automatica e test funzionali
Una volta completata la fase di saldatura, la scheda assemblata viene sottoposta a ispezione ottica automatica (AOI). Questa tecnologia utilizza telecamere ad alta risoluzione per confrontare la scheda reale con un modello ideale e individuare difetti come componenti mancanti, spostati, saldature difettose o polarità errate.
Successivamente, molte aziende eseguono test funzionali (FCT) o in-circuit test (ICT) per verificare la continuità elettrica, le tensioni e il corretto funzionamento dei vari circuiti. Questi test rappresentano una garanzia fondamentale della qualità del prodotto finale.
Pulizia e finitura finale
Dopo i test, la scheda può passare attraverso una fase di pulizia, soprattutto se sono stati utilizzati flussanti che potrebbero lasciare residui corrosivi. La pulizia assicura che la scheda resti stabile e affidabile nel tempo.
Le PCB assemblate vengono poi asciugate, controllate nuovamente e confezionate in buste antistatiche o imballaggi protettivi per evitare danni durante il trasporto.
Importanza della tracciabilità e della documentazione
Un elemento chiave del processo di assemblaggio PCB è la tracciabilità. Ogni scheda e lotto di produzione viene identificato con codici univoci che permettono di risalire ai materiali utilizzati, ai parametri di produzione e ai risultati dei test. Questo approccio è fondamentale per garantire qualità costante e facilitare interventi correttivi in caso di problemi.
Conclusione
Un processo di assemblaggio PCB ben strutturato è la base per ottenere schede elettroniche affidabili, performanti e conformi agli standard internazionali. Dalla preparazione iniziale fino ai controlli finali, ogni fase deve essere gestita con attenzione e competenza per ridurre i difetti e garantire un prodotto finale di alta qualità.
Per ottenere i migliori risultati, è fondamentale collaborare con un fornitore di assemblaggio PCB qualificato e con esperienza. Un partner affidabile offre non solo capacità produttive avanzate, ma anche supporto tecnico, controllo qualità rigoroso e soluzioni personalizzate per soddisfare le esigenze di qualsiasi progetto elettronico.
