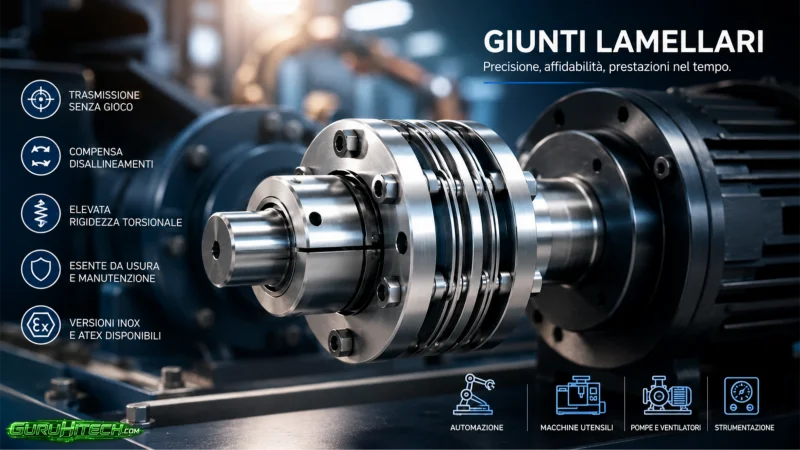

Cos’è un giunto lamellare e perché sceglierlo
I giunti lamellari sono accoppiamenti di trasmissione progettati per coniugare rigidezza torsionale e capacità di compensare i disallineamenti. Il pacco di lamelle metalliche, lavorate con precisione e fissate tra mozzi e flange, lavora in taglio: in questo modo trasmette coppia in modo senza gioco e filtrando i carichi parassiti dovuti a piccole imprecisioni di allineamento. La risposta dinamica è elevata e la linearità tra coppia e angolo di torsione rende queste soluzioni ideali nelle architetture di controllo del movimento, dove la precisione del posizionamento e la ripetibilità sono requisiti chiave lungo l’intero ciclo di vita.
Un ulteriore vantaggio è l’assenza di parti soggette a usura: la trasmissione della forza avviene per deformazione elastica delle lamelle, perciò il giunto risulta esente da usura e manutenzione nelle corrette condizioni di servizio. A seconda dell’ambiente operativo, sono disponibili versioni con elementi in acciaio inossidabile per una migliore protezione dalla corrosione e varianti conformi alla Direttiva 2014/34/UE (ATEX) per aree a rischio di esplosione. La combinazione di precisione, affidabilità e adattabilità spiega perché i giunti lamellari sono una scelta di riferimento nelle macchine utensili, nell’automazione e nella strumentazione.
Le soluzioni Mayr per una trasmissione precisa e affidabile
Mayr Antriebstechnik propone un portafoglio completo capace di adattarsi a ogni geometria di trasmissione. La serie ROBA DS in alluminio per servosistemi privilegia la leggerezza e il basso momento d’inerzia, mentre i modelli in acciaio offrono alta densità di potenza e garantiscono il 100% della coppia nominale anche con carichi alternati. Per impieghi gravosi, le esecuzioni dedicate facilitano il montaggio radiale e l’integrazione in spazi ridotti. La varietà costruttiva include mozzi a serraggio radiale, fori conici e mozzi di serraggio, oltre a manicotti di lunghezza variabile e pacchi lamellari dimensionati per coppie fino a valori molto elevati.
Questa modularità si estende al controllo del processo grazie a soluzioni che misurano coppia, velocità e temperatura, integrandosi nella logica di monitoraggio dell’azionamento. Per inquadrare termini, principi e campi d’impiego, il glossario Mayr dedica una voce ai giunti lamellari, utile a orientare la selezione preliminare. L’abbinamento tra componenti standard configurabili e costruzione modulare consente di ottimizzare la catena cinematica riducendo vibrazioni, sollecitazioni sui cuscinetti e costi di fermo impianto, con benefici tangibili su precisione, efficienza e durata.
Criteri di selezione, applicazioni e consigli pratici
La scelta corretta parte sempre dal profilo di coppia: nominale, di picco e ciclico. Si considerano poi velocità, rigidezza torsionale richiesta dall’anello di regolazione, massa e inerzia ammissibili sul motore. Vanno valutati i disallineamenti radiali, angolari e assiali attesi in esercizio, selezionando il pacco lamellare adeguato e il collegamento albero–mozzo più idoneo. L’ambiente operativo orienta verso acciaio inossidabile o trattamenti protettivi, mentre le zone a rischio richiedono la versione ATEX. Quando il ciclo produttivo lo consente, l’adozione di giunti senza gioco e privi di manutenzione riduce le derive prestazionali nel tempo.
Nelle servotrasmissioni per automazione e macchine utensili, i giunti lamellari ROBA DS migliorano la dinamica dell’asse grazie al contenuto momento d’inerzia, mentre in pompe e ventilatori la loro robustezza limita carichi sui supporti, preservando l’allineamento. Per progetti complessi, la consulenza tecnica Mayr aiuta a dimensionare correttamente il giunto, definire le tolleranze di montaggio e scegliere accessori di monitoraggio quando utili. In questo modo si sfrutta appieno la costruzione modulare, si garantisce l’intercambiabilità tra grandezze e si massimizzano affidabilità e disponibilità dell’impianto lungo tutto il ciclo di vita.
